产品描述

    搅拌罐广泛应用于涂料、医药、建材、化工、颜料、树脂、食品、科研等行业。该设备可根据用户产品的工艺要求选用碳钢、不锈钢等材料制作，以及设置加热、冷却装置，以满足不同的工艺和生产需要。加热形式有夹套电加热、盘管加热，该设备结构设计合理、工艺先进、经久耐用，并具有操作简单、使用方便等特点，是理想的投资少、投产快、收益高的化工设备。

搅拌罐用途及特性

    搅拌罐表意即对物料进行搅拌、混配、调和、均质等，不锈钢搅拌罐根据生产工艺的要求设计结构及配置可标准化及人性化。搅拌罐在搅拌过程中可实现进料控制、出料控制、搅拌控制及其它手动自动控制等。

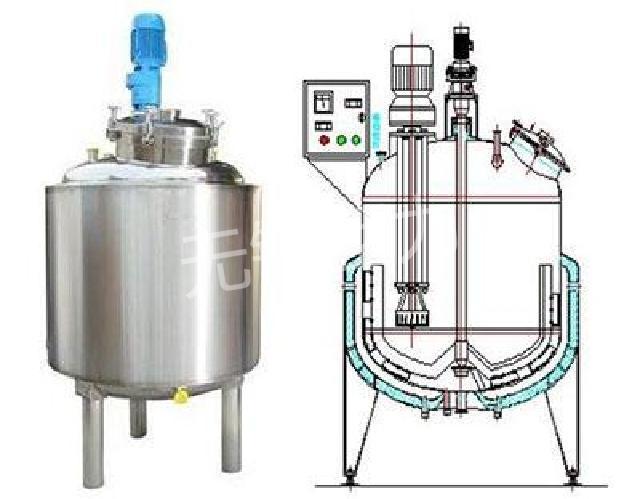

搅拌罐的结构

    搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成，还可根据工艺要求配置加热装置或冷却装置。

 搅拌器的种类

    ①
旋桨式搅拌器 由2～3片推进式螺旋桨叶构成，工作转速较高、叶片外缘的圆周速度一般为5～15m/s。旋桨式搅拌器主要造成轴向液流，产生较大的循环量，适用于搅拌低粘度（＜2Pa.s）液体、乳浊液及固体微粒含量低于10％的悬浮液。搅拌器的转轴也可水平或斜向插入槽内，此时液流的循环回路不对称，可增加湍动，防止液面凹陷。

    ②涡轮式搅拌器 由在水平圆盘上安装2～4片平直的或弯曲的叶片所构成。桨叶的外径、宽度与高度的比例，一般为20:5:4，圆周速度一般为3～8m/s。涡轮在旋转时造成高度湍动的径向流动，适用于气体及不互溶液体的分散和液液相反应过程。被搅拌液体的粘度一般不超过25Pa·s。

    ③桨式搅拌器 有平桨式和斜桨式两种。平桨式搅拌器由两片平直桨叶构成。桨叶直径与高度之比为4～10,圆周速度为1.5～3m/s，所产生的径向液流速度较小。斜桨式搅拌器的两叶相反折转45°或60°，因而产生轴向液流。桨式搅拌器结构简单，常用于低粘度液体的混合以及固体微粒的溶解和悬浮。

    ④锚式搅拌器 桨叶外缘形状与搅拌槽内壁要一致，其间仅有很小间隙，可清除附在槽壁上的粘性反应产物或堆积于槽底的固体物，保持较好的传热效果。桨叶外缘的圆周速度为0.5～1.5m/s,可用于搅拌粘度高达200Pa·s的牛顿型流体和拟塑性流体（见粘性流体流动。唯搅拌高粘度液体时，液层中有较大的停滞区。

    ⑤螺带式搅拌器 螺带的外径与螺距相等，专门用于搅拌高粘度液体（200～500Pa·s）及拟塑性流体，通常在层流状态下操作。

使用范围

    可作储液罐、混料罐、暂存罐、储水罐等。

    适用于食品、乳制品、果汁饮料、医药化工及生物工程等领域。

搅拌罐概述

    搅拌罐是用于物料的储存、搅拌、混配、调和、均质、防止沉淀等，根据用户产品的工艺要求选用碳钢、不锈钢、内衬铁氟龙、PE、PU等材料制作。搅拌罐在搅拌过程中可实现进料控制、出料控制、搅拌控制及其它手动自动控制等。

产品原理

    搅拌浆叶在动力机组的驱动下，沿固定方向旋转；在旋转过程中，驱使物料做轴向旋转和径向旋转。搅拌机内的物料，同时存在轴向运动和圆周运动，因而同时存在剪切搅拌和扩散搅拌等几种搅拌形式。能够有效的对物料进行分散、搅拌，防止沉淀等。

组成

    搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成。

    搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。

    搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、安全放空等工艺管孔。

    搅拌罐盖上部配置有传动装置（电机或减速器），由传动轴驱动搅拌罐内的搅拌器。

    由于用户生产工艺要求不同，搅拌器可配置浆式、锚式、框式、螺旋式、圆盘分散式等多种形式。（如有其他要求可与本厂联系，另行设计制作。）

技术参数

电源：380V，50HZ或根据客户要求定制

功率范围：0.18~75kw

处理量：10-10000L

搅拌转速范围：0~1440rpm

配置选择：接触物料材质：SUS304不锈钢、SUS316L不锈钢、碳钢、铁氟龙、PE、PU、PP、聚氨酯等

调速方式：变频调速或固定速度

固定方式：平台式 支腿式

工作头配置：带刮壁锚式桨叶，框式桨叶，折叶式桨叶

安装方式：上置
